一、开篇：从机场断联事故说起 —— 功分器选型错了有多坑？
某枢纽机场行李分拣区，基站信号突然频繁断联：行李车司机无法接收调度指令，导致 3 个航班行李延误。
排查后发现 ——错用了微带功分器（功率容量仅 30W），而基站实际输出功率达 80W，长期过载导致功分器烧毁。
更换腔体功分器（功率容量 200W）后，系统连续 24 小时稳定运行。
这正是无线对讲系统的核心痛点：选对腔体 / 微带功分器，是信号稳定的**步。
二、选型核心：1 张表分清腔体 vs 微带功分器（附技术参数参考）
两类功分器的差异直接决定适配场景，这张对比表可直接落地使用：
对比维度 | 腔体功分器 | 微带功分器 | 对讲系统适配场景 | 技术参数参考 |
功率容量 | 高（50-500W，基站级） | 低（5-50W，终端级） | 腔体：地铁隧道 / 厂区基站；微带：手持对讲机 / 室内小基站 | 腔体：≥100W 典型值；微带：≤50W 典型值 |
插入损耗 | 极低（0.1-0.5dB，无额外损耗） | 中等（0.3-1dB，含基板损耗） | 远距离覆盖（＞1km）选腔体，短距离（＜300m）选微带 | 腔体：≤0.3dB；微带：≤0.8dB |
工作带宽 | 窄（5%-15%，固定频段） | 宽（10%-30%，多频段） | 单频段（如 450MHz）选腔体，双模（VHF+UHF）选微带 | 腔体：±5% 中心频率；微带：±15% 中心频率 |
体积与重量 | 大（金属腔体，≥500g） | 小（PCB 集成，≤50g） | 固定基站用腔体，手持终端用微带 | 微带：常规尺寸≈50×30mm |
环境适应性 | 强（-40~85℃，抗振动） | 弱（-20~60℃，怕受潮） | 户外恶劣环境（矿区 / 山区）选腔体，室内常温选微带 | 腔体：IP65 防护级；微带：需额外封装防护 |
【关键原则】记 2 个数字：功率≥100W、环境温度＜-20℃→选腔体；功率≤50W、需要集成到设备内部→选微带。
【免责声明】上表技术参数为行业通用参考值，不指向特定品牌或产品，实际选型需结合具体需求验证。
三、设计要点：两类功分器实战设计（附工具 + 具体参数）

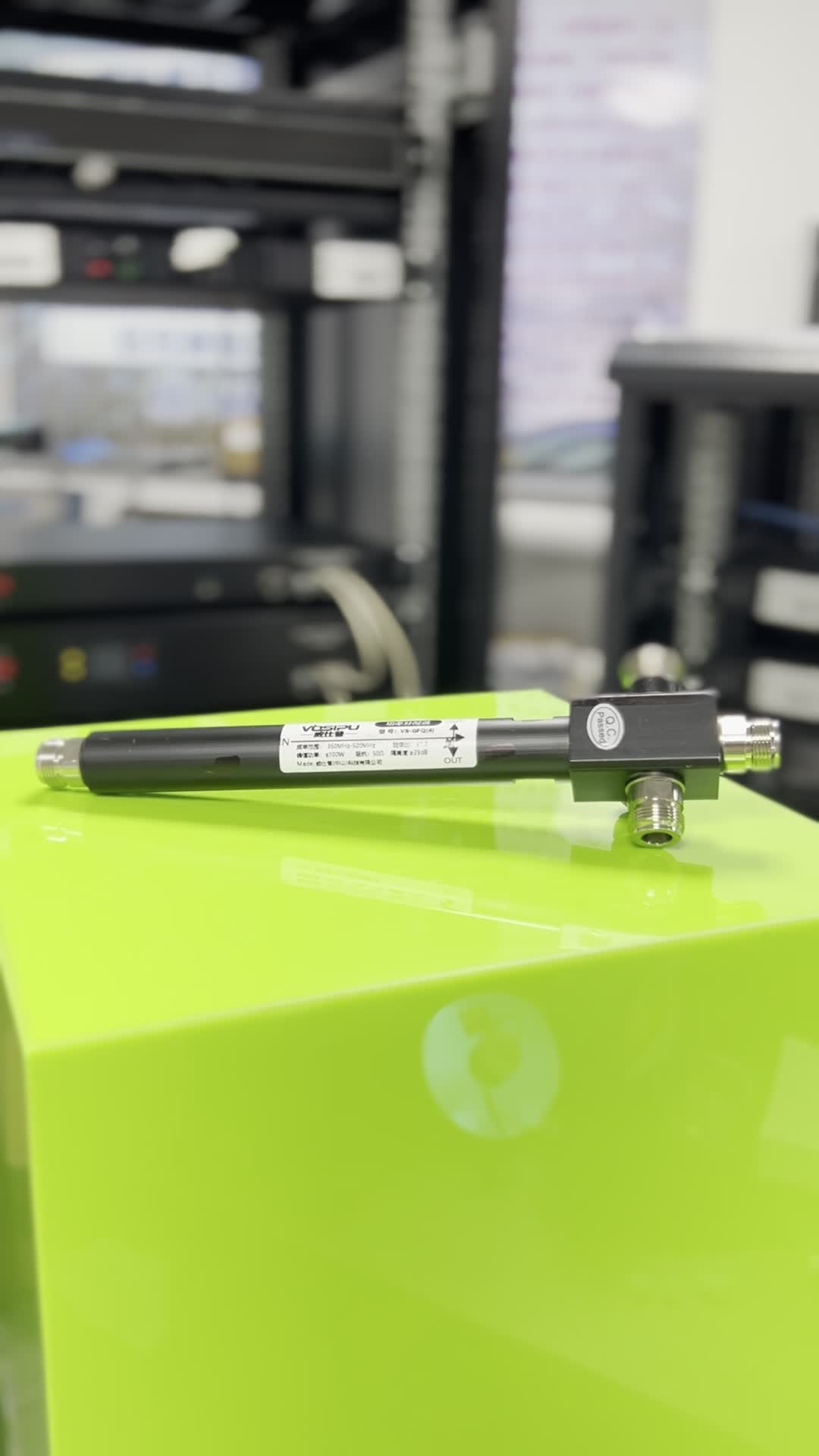

（一）腔体功分器设计（2 路等分，450MHz 基站用）
1. 核心结构：3 个关键选择
◦ 材质：6061 铝合金（导热系数 201W/(m・K)，兼顾强度与散热）
◦ 耦合方式：探针耦合（探针直径 3mm，插入深度 15mm，太深会导致信号反射）
◦ 接口：N 型母头（阻抗 50Ω，适配基站常用馈线）
1. 参数计算：2 个必算公式
◦ 谐振腔直径：D=1.03×(c/(2f√εᵣ))，c=3e8m/s（光速），f=450MHz，εᵣ=1（空气）→ D≈170mm
◦ 壁厚校核：承受 500W 功率时，壁厚≥5mm（否则会因发热变形）
1. 加工要求：2 个避坑细节
◦ 内部粗糙度 Ra≤1.6μm（粗糙会增加信号损耗，实测 Ra=3.2μm 时损耗多 0.2dB）
◦ 内部镀银（厚度≥2μm，防氧化，镀银比镀铜隔离度高 3dB）
（二）微带功分器设计（Wilkinson 结构，400MHz 手持终端用）
1. 基础选型：新手也能懂
◦ 基板：FR-4（εᵣ=4.4，厚度 1.6mm，易加工适配终端量产需求）
◦ 隔离电阻：100Ω/1W（0805 封装，比 0603 更耐温，避免终端长时间工作烧毁）
1. 关键参数：用工具算更准
◦ 分支线阻抗：70.7Ω（用 LineCalc 等在线工具计算，输入 FR-4 参数→线宽≈1.8mm）
◦ 四分之一波长：88mm（有效介电常数 εᵣₑᶠᶠ≈3.5，公式简化：l=75/(f)，f=400MHz→l≈88mm）
1. 版图优化：2 个提升性能的技巧
◦ 90° 拐角改 45° 倒角（减少寄生电容，实测损耗降低 0.15dB）
◦ 端口留 10mm 匹配段（避免馈线连接时阻抗突变，驻波比可控制在 1.2 以内）
四、仿真与测试：避坑指南（附常见误区）
（一）腔体功分器：三维电磁仿真 3 步走
1. 模型搭建（避坑：别漏接地）
◦ 画铝合金腔体 + 探针 + N 型接口，必须设置腔体外壁接地（否则仿真结果偏差 10% 以上）
◦ 内部填充空气（εᵣ=1，别误设为基板参数）
1. 仿真参数（重点看 3 个指标）
◦ 频率：420-480MHz（覆盖对讲常用频段）
◦ 合格标准：S11≤-20dB（回波损耗）、S21≥-0.3dB（插损）、S32≥-25dB（隔离度）
1. 实物测试（2 个关键步骤）
◦ 用矢量网络分析仪（VNA）校准测试线（误差≤0.05dB，否则测不准）
◦ 加载 300W 功率测 1 小时，腔体温升≤25℃（超过 30℃需加散热片）
（二）微带功分器：微波仿真工具 + 实测
1. 原理图设计（工具参考）
◦ 用主流微波仿真工具（支持 FR-4 基板库，新手易上手）
◦ 插入基板参数元件，输入基板参数（εᵣ=4.4，H=1.6mm）
1. 仿真验证（合格标准）
◦ 频率：380-420MHz，功分比 1:1
◦ 结果：S11≤-22dB、S21≈-3.2dB（含 0.2dB 基板损耗）、S32≥-28dB
1. 实物测试（环境要求）
◦ 打样用沉金工艺（厚度 5-10μm，比喷锡抗氧化性强）
◦ 测试环境：温度 25±2℃，湿度≤60%（湿度太高会让微带损耗增加 0.3dB）
五、实战避坑：4 类常见故障 + 具体解决方案（附技术参数）
功分器类型 | 故障现象 | 根源分析 | 解决方案（具体可落地） |
腔体功分器 | 插损突然增大 0.5dB+ | 探针松动 / 内部氧化 | 1. 用扭矩扳手紧固探针（扭矩 5-8N・m）；2. 内部重新镀银（厚度 2μm） |
腔体功分器 | 功率容量下降 | 隔离电阻烧毁 | 更换 5W 高功率电阻（比原功率大 2 倍），加装铝制散热片（面积≥250px²） |
微带功分器 | 驻波比＞1.5 | 基板受潮 / 微带线腐蚀 | 1. 换 IP67 防护的 PCB 封装；2. 微带线涂覆通用型三防漆 |
微带功分器 | 隔离度不达标 | 分支线长偏差＞3% | 用 VNA 定位失配点，按实测值修剪线长（每偏差 1mm，隔离度降 2dB） |
【实战案例】某矿区对讲系统故障排查：
1. 暴雨后 2 小时，基站断联→初步判断受潮；
2. 测微带功分器驻波比 = 2.0（正常≤1.5）→确认功分器问题；
3. 更换腔体功分器（IP65 防护）+ 做防水密封→恢复正常，至今无故障。
六、未来趋势：已落地的 2 个新技术（附应用场景）
1. 腔体功分器：多腔集成化
◦ 技术亮点：将 4 路功分器集成到 1 个腔体，体积减少 30%，插损降低 0.1dB
◦ 应用场景：城市地铁线路基站已采用，减少机房占用空间 40%
1. 微带功分器：LTCC 小型化
◦ 技术亮点：用低温共烧陶瓷（LTCC）工艺，体积比传统微带小 1/3，耐温提升到 - 40~85℃
◦ 应用场景：新款手持对讲机已搭载，续航提升 15%（体积小，可装更大电池）
